热电偶用补偿导线/补偿电缆
reoybcdx
热电偶补偿导线
浏览:
添加时间: 2018-09-14 17:56:30
推荐度:

咨询服务热线:

0551-64429555

热电偶补偿导线的产品详细介绍:

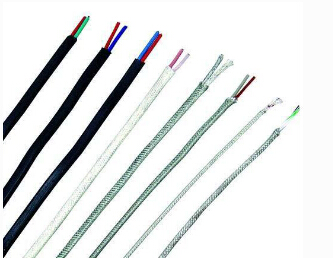

热电偶补偿导线
补偿导线是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势值相同的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差,补偿导线分为延长型和补偿型两种。

一、生产执行标准
         GB/T4989-94
使用条件
 1、工作温度:
耐热用:***高200℃和260℃两种。
一般用:***高70℃和105℃两种。
2、***低环境温度:
   氟塑料绝缘和护套线缆:固定敷设-60℃,非固定敷设-20℃。
   聚氯乙烯绝缘和护套线缆:固定敷设-40℃,非固定敷设-15℃。
3、允许弯曲半径:
   a)有铜带屏蔽的补偿电缆,应不小于电缆外径的16倍;
   b)其它结构的补偿电缆,应不小于电缆外径的10倍。
 三、型号、名称
一)补偿导线

型号名称
KX-GS-VV聚氯乙烯绝缘和护套一般用精密级K分度热电偶用补偿导线
KX-GS-VPV聚氯乙烯绝缘和护套铜丝编织屏蔽一般用精密级K分度热电偶用屏蔽补偿导线
KX-HS-FF氟塑料绝缘和护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1F氟塑料绝缘和护套镀锡铜丝编织屏蔽耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FB聚四氟绝缘、玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FBP1聚四氟乙烯带绕包绝缘玻璃丝编织,镀锡铜丝编织屏蔽,玻璃丝编织外护套耐热用精密级K分度热电偶用高温补偿导线
KX-HS-FP1V105氟塑料绝缘镀锡铜丝编织屏蔽耐热105℃聚氯乙烯护套耐热用精密级K分度热电偶用高温补偿导线
注:
1、其它型号补偿导线如:KC、JX、SC、EX、NC、TX等,只需改写型号的第一项,如:EX-G-VV、TX-H-FVP等;
2、需导体为多股软芯时,应在原型号后加“R”表示,如:TX-G-VVPR;
3、还可根据需要提供聚乙烯(Y)绝缘、交联聚乙烯(YJ)绝缘补偿电缆;
4、补偿电缆屏蔽层也可采用金属带绕包形式,如:复合铝带(P3)、复合铜带(P2);
5、需阻燃型补偿电缆,应在原型号前加“ZR-”;
6、需铠装型补偿电缆,应在原型号后加“-22”表示钢带铠装;加“-32”表示钢丝铠装;
7、需本安型补偿电缆,应在原型号前加“ia-”表示。
四、规格范围
名称线芯对数标称截面mm2线芯结构
AR
补偿导线 10.5
1.0
1.5
2.5
1/0.807/0.30
1/1.137/0.43
1/1.377/0.52
1/1.7619/0.41
五、其它参数指标
项目单位参数指标
PVC绝缘

PE、XLPE、F46&F绝缘

绝缘电阻

MΩ.km25100
电压试验

V/1min500
阻燃性能符合GB/T18380-2001阻燃标准规定。
订货须知:
1、订货时务必注明产品型号、规格、导体种类、数量等;
2、根据双方协议允许任何长度交货;长度计量误差不超过±0.5%。
