耐火电缆
nhdl

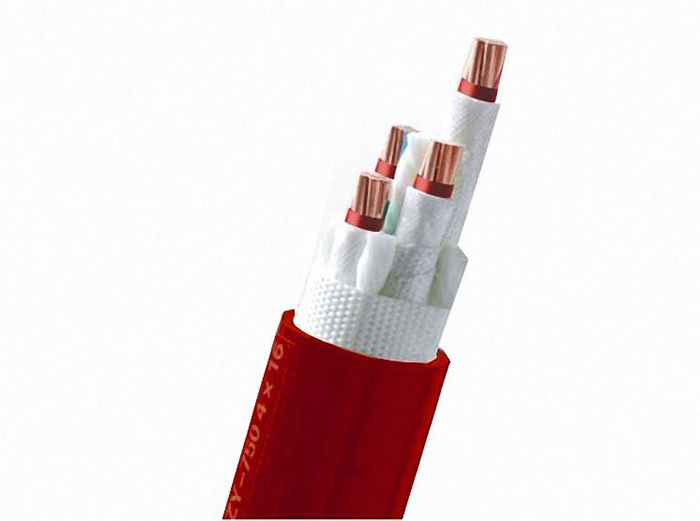

耐火电缆
浏览:
添加时间: 2018-09-14 14:30:34
推荐度:

咨询服务热线:

0551-64429555

耐火电缆的产品详细介绍:

一:产品特点及用途:

  本产品具有较高的耐火性能,经受火焰直接燃烧下,在一定的时间内不发生短路和短路故障,因此,在火灾发生时,有利于减少损失,低烟无卤型电缆属于环保电缆,尤其适用于对消防要求较高的电力、大型建筑、铁路、船舶等行业。

二:产品执行标准
Q/HHTZH009.2
耐火特性符合GB12666.6-90要求(IEC331)
三:使用特性
1. 交流额定电压:U0/U 0.6/1KV
2. ***高长期工作温度:阻燃聚氯乙烯绝缘和护套70℃和105℃
氟塑料绝缘和护套200℃和260℃
交联聚乙烯绝缘90℃
低烟无卤阻燃聚烯烃70℃
低烟无卤阻燃交联聚烯烃90℃和120℃
3. ***低环境温度:阻燃聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃
氟塑料绝缘和护套:固定敷设-60℃;非固定敷设-20℃
4. 耐火特性:
符合IEC331规定
火焰温度750℃、燃烧时间3h、冷却时间12h、附加额定电压、附加3A电流
符合GB12666.6-A类
火焰温度950-1000℃、燃烧时间90min、附加额定电压3A电流
符合GB12666.6-B类
火焰温度750-800℃、燃烧时间90min、附加额定电压3A电流
5.电缆安装敷设温度不低于0℃
6.敷设推荐的允许弯曲半径:非铠装电缆不小于电缆外径的6倍
铠装电缆不小于电缆外径12倍
氟塑料绝缘和护套材料电缆不小于电缆外径的8倍
四:基本型号及名称
1.耐火电力电缆
表1
型号
产品名称
NH-VV
阻燃聚氯乙烯绝缘和护套耐火控制电缆
NH-FF
氟塑料绝缘和护套耐火控制电缆
NH-VDVD
低烟低卤阻燃聚氯乙烯绝缘和护套耐火控制电缆
NH-YDYD
低烟无卤阻燃聚烯烃绝缘和护套耐火控制电缆
备注:铠装电缆型号后加22
2.耐火控制电缆
型号
产品名称
NH-KVV
阻燃聚氯乙烯绝缘和护套耐火控制电缆
NH-KVVP
阻燃聚氯乙烯绝缘和护套铜丝编织屏蔽耐火控制电缆
NH-KVVP2
阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火控制电缆
NH-KFF
氟塑料绝缘和护套耐火控制电缆
NH-KFFP
氟塑料绝缘和护套铜丝编织屏蔽耐火控制电缆
NH-KFFP2
氟塑料绝缘和护套铜带绕包屏蔽耐火控制电缆
NH-KVDVD
低烟低卤阻燃聚氯乙烯绝缘和护套耐火控制电缆
NH-KVDVDP
低烟低卤阻燃聚氯乙烯绝缘和护套铜丝编织屏蔽耐火控制电缆
NH-KVDVDP2
低烟低卤阻燃聚氯乙烯绝缘和护套铜丝编织屏蔽耐火控制电缆
NH-KYDYD
低烟无卤阻燃聚烯烃绝缘和护套耐火控制电缆
NH-KYDYDP
低烟无卤阻燃聚烯烃绝缘和护套铜丝编织屏蔽耐火控制电缆
NH-KYDYDP2
低烟无卤阻燃聚烯烃绝缘和护套铜丝编织屏蔽耐火控制电缆
NH-KYJV
交联聚乙烯绝缘阻燃聚氯乙烯护套耐火控制电缆
NH-KYJVP
交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽耐火控制电缆
NH-KYJVP2
交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包屏蔽耐火控制电缆
备注:铠装电缆型号后加22,软结构电缆屏蔽种类可采用P2、P3等形式。

五:代号名称和含义
项目代号
说明
耐火特性
NH
耐火电缆A或B
系列代号
K
控制电缆
绝缘材料
V
聚氯乙烯、阻燃聚氯乙烯
Y
聚乙烯
YD
低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃)
YJ
交联聚乙烯
F
氟塑料分200℃和260℃两种
护套材料
V
聚氯乙烯、阻燃聚氯乙烯
F
氟塑料 分200℃和260℃两种
YD
低烟无卤聚烯烃
屏蔽材料
P
铜丝编织屏蔽
P2
铜带绕包屏蔽
P3
铝塑绕包屏蔽
铠装材料
22
钢带铠装聚氯乙烯护套
32
钢丝铠装聚氯乙烯护套
导体结构
A
单股导体
B
7股绞合导体
R
多股绞合导体

表2
六:主要技术指标
性能项目
单位
技术指标
20℃导体直流电阻≤
Ω/km
参照表
试验电压

3.5/5min
绝缘电阻
MΩ/km
500
耐火特性

GB12666.6A类或B类
阻燃特性

GB12666.5A类或B类
